沁恒微超高速模拟开关芯片

---

1.概述

       CH482D、CH483M、CH483X、CH484M、CH481D、CH486F 是基于 RF 工艺的差分高速信号双向模拟开 关芯片，高带宽，低导通电阻。

       CH482D 包含 2 路差分超高速信号二选一模拟开关，合计 QPDT，可以用于 USB 3.0 Super Speed、 PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port 等 2 路差分信号的二选一切换。

       CH482X 功能类似 CH482D 但带宽更高，可以用于 USB 3.1 Gen2 即 Super Speed+、PCIe Gen1/2/3、 SATA/SAS 3G/6G、Display Port 等 2 路差分信号的二选一切换。

       CH484M 包含 2 路差分超高速信号四选一模拟开关，合计 QPQT，可以用于 USB 3.0 Super Speed、 PCIe Gen1/2、SATA/SAS 1.5G/3G、Display Port 等 2 路差分信号的四选一切换。

       CH481D 包含 2 路差分超高速信号矩阵交换模拟开关 Exchange Switch，可以用于 USB 3.0 Super  Speed、PCIe Gen1/2、SATA/SAS 1.5G/3G/6G、Display Port 等 2 路差分信号的直通或交叉。更多路 矩阵交换开关或者中低频信号交叉开关可参考 CH449 芯片手册。

       CH486F 包含 2 路差分高速信号四选一模拟开关，合计 QPQT，可以用于 USB 2.0 High Speed、 SATA/SAS 1.5G 等 2 路差分信号的四选一切换。DPOT 八选一开关（8:1 MUX）可参考 CH448 芯片。

       CH483M 和 CH483X 在包含 CH482D 全部模块的基础上（简称 SS 超速通道），还另包含 1 路差分高 速信号二选一模拟开关（简称 HS 高速通道），合计 QPDT+DPDT，可以用于 USB 3.0 Super Speed & USB  2.0 High Speed、PCIe Gen1/2 & Refclk、Display Port 等 3 路差分信号的二选一切换。

 2.特点

        ●高带宽，SS 超速通道支持 6Gbps 差分信号，支持超速 USB 信号。

        ● CH482X 超速通道支持 10Gbps 差分信号，支持 USB 3.2 Gen2 信号。

        ● HS 高速通道支持 1.5G（4:1）或 2.5Gbps（2:1）差分信号，支持满幅电压模拟信号。

        ● HS 高速通道支持视频信号，支持低速、全速和高速 USB 信号。

        ● 低导通电阻，Ron 典型值约为 4Ω。

        ● 低串扰，高隔离度。

        ● 提供全局使能引脚，多通道模拟开关统一使能、统一切换。

        ● SS 超速通道 ESD 支持 2KV HBM，其它通道及控制引脚 ESD 支持 4KV HBM。

        ● 支持额定 3.3V 电源电压，低静态功耗。

        ● 提供 QFN20-2.5X4.5、QFN42-3.5X9 和 QFN28 等封装形式，兼容 RoHS。

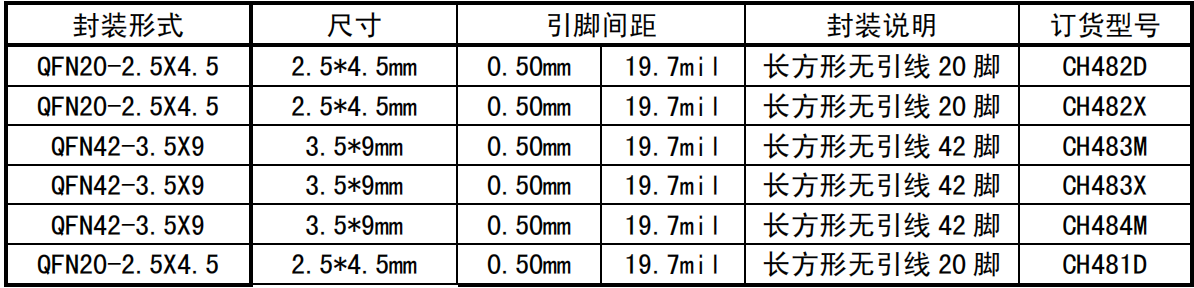

3.封装
